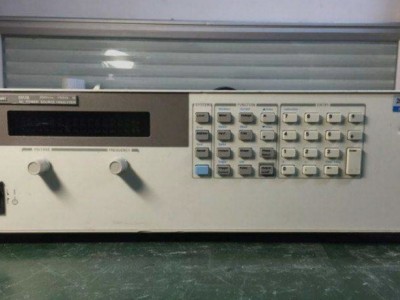

点击图片查看原图
【简单介绍】
6813B交流电源|Agilent6813B||【详细说明】6813B交流电源|Agilent6813B
6813B 交流电源/功率分析仪，1750 VA、300 V、13 A
Agilent 6811B是适应多种应用，如电源测试、UPS测试、航空ATE的理想仪器，可测试经功率因素校正的设备和部件。
这是一种多功能的仪器，它可用作交流源、直流源、强大的任意波形发生器，以及通用功率分析仪，从而节省您的工作台或机架空间。还可使用可选的第2台功率分析仪，以用作独立源或用于双结点测量，例如电源输入或输出效率测试。
利用仪器的全套扩展保护功能保护珍贵的原型机和组件。
当使用无需编程的图形化用户界面时，可节省测试设置时间。
特性
·AC 和 DC 输出能力
·高精度测量
·内置谐波分析能力
·任意波形生成
·紧凑型，单相
·带有SCPI编程功能的内置 GPIB 和 RS-232 接口
·包括图形化用户界面和VXI即插即用驱动程序
主要技术参数：
6811B
6812B
6813B
相数
1
1
1
功率
375VA
750VA
1750VA
zui大rms电压
300V
300V
300V
zui大rms电流
3.25A
6.5A
13A
zui大重复峰值电流
40A
40A
80A
波峰因数
12
6
6
输出频率范围
DC、45Hz-1KHz
DC、45Hz-1KHz
DC、45Hz-1KHz
直流功率
285W
575W
1350W
直流电压
+425V
+425V
+425V
直流电流
2.5A
5A
10A
恒压纹波和噪声
（20kHz至10MHz）
-60dB
（相对满度）
-60dB
（相对满度）
-60dB
（相对满度）
电源调整率（% 满度）
0.1%
0.1%
0.1%
负载调整率（% 满度）
0.5%
0.5%
0.5%
zui大总谐波失真
0.25%，50/60Hz
0.25%，50/60Hz
0.25%，50/60Hz
1% zui坏情况
（45Hz-1kHz）
1% zui坏情况
（45Hz-1 kHz）
（1% zui坏情况）
45Hz-1 kHz
编程精度（25℃±5℃）
电压 RMS
（% 输出＋偏置）
0.15% + 0.3V
（45 - 100 Hz）
0.15% + 0.3V
（45 - 100 Hz）
0.15% + 0.3V
（45 - 100 Hz）
0.5% + 0.3V
（>100 - 500 Hz）
0.5% + 0.3V
（>100 - 500 Hz）
0.5% + 0.3V
（>100 - 500 Hz）
1% + 0.3V
（> 500 - 1000 Hz）
1% + 0.3V
（> 500 - 1000 Hz）
1% + 0.3V
（> 500 - 1000 Hz）
直流电压
0.1% + 0.5V
0.1% + 0.5V
0.5% + 0.3V
电流RMS
1.2% + 50 mA
1.2% + 50 mA
1.2% + 50 mA
频率
0.01% + 10μHz
0.01% + 10μHz
0.01% + 10μHz
平均编程分辨率
电压RMS
125 mV
125 mV
125 mV
直流电压
250 mV
250 mV
250 mV
过压编程（OVP）
2V peak
2V peak
2V peak
电流RMS
2mA
4mA
4mA
电流 Peak
12.5mA
25mA
25mA
输出频率
10μHz
10μHz
10μHz
测量准确度（25℃+5℃）在高量程为45-100Hz
Vrms
0.03%+100mV
0.03%+100mV
0.03%+100mV
Vdc
0.05% + 150mV
0.05% + 150mV
0.05% + 150mV
Irms（高）
0.05%+10mA
0.05%+10mA
0.05%+10mA
Irms（低）
0.05%+1.5mA
0.05%+1.5mA
0.05%+1.5mA
功率VA（高）
0.1%+1.5VA+12mVA/V
0.1%+1.5VA+12mVA/V
0.1%+1.5VA+12mVA/V
功率VA（低）
0.1%+1.5VA+1.2mVA/V
0.1%+1.5VA+1.2mVA/V
0.1%+1.5VA+1.2mVA/V
有功功率W（高）
0.1%+0.3W+12mW/V
0.1%+0.3W+12mW/V
0.1%+0.3W+12mW/V
有功功率W（低）
0.1%+0.3W+1.2mW/V
0.1%+0.3W+1.2mW/V
0.1%+0.3W+1.2mW/V
频率
0.01% + 0.01 Hz
0.01% + 0.01 Hz
0.01% + 0.01 Hz
功率因素
0.01
0.01
0.01
电流幅度
低量程基波
0.03% + 1.5mA
0.03% + 1.5mA
0.03% + 1.5mA
低量程谐波
（2-49次）
0.03%+1mA + 0.2%/kHz
0.03%+ 1mA +0.2%/kHz
0.03%+ 1mA +0.2%/kHz
高量程基波
0.05% + 5mA
0.05% + 5mA
0.05% + 5mA
高量程谐波
（2-49次）
0.05%+5mA + 0.2%5z
0.05%+ 5mA +0.2%/kHz
0.05%+ 5mA +0.2%/kHz
